Фланцевые силоизмерительные датчики натяжения

Фланцевые силоизмерительные датчики натяжения

Радиальные датчики серий  BZA, BZN, BZE и XYR предназначены для измерения усилий, возникающих при изготовлении и обработке материалов, имеющих форму ленты. Измерительные подшипники BZL и BZL-A служат для измерения горизонтальных либо вертикальных усилий, возникающих в подшипниках валков при прохождении ленты. Каждый датчик (месдоза) состоит из: гнезда (узла крепления) подшипника; тензочувствительного элемента, воспринимающего действующее на подшипник усилие; корпуса в виде фланца. С целью достижения высокой точности и температурной компенсации, тензодатчик включен в мостовую измерительную схему. Дальнейшая обработка сигнала и питание мостовой схемы осуществляется измерительным усилителем из широкого спектра таких приборов, выпускаемых фирмой Haehne. Стойки LBZR используются для крепления датчиков.

Датчики серии BZA

Датчики серии BZA изготовлены из специального алюминия в соответствии с запатентованным решением. В зависимости от требуемой точности измерения и распределения нагрузки, рабочий вал может быть оснащен одним датчиком на одном конце или двумя - с обеих сторон.


Отличительные признаки, комплект поставки и технические характеристики



Отличительные признаки


  • Номинальное усилие от 100  до 5000 Н
  • Эффективное соотношение цены и производительности
  • Легкая конструкция из специального авиационного алюминия
  • Допустима десятикратная перегрузка


Комплект поставки

В зависимости от диапазона измерения, месдоза изготавливается четырех типоразмеров в соответствии с одноименной таблицей. В комплект поставки входит датчик с встроенным кабельным штеккером  и кабельная розетка с пятиметровым кабелем. По специальному запросу розетка может быть поставлена во вращаемом исполнении. Дополнительно могут быть поставлены сальник(IP50), шарнирный или сферический подшипник с кронштейном. В случае использования датчика во взрывоопасной зоне дополнительно поставляется юстировочное приспособление.

Технические характеристики*
Диапазон измерения [Н]
Типоразмер 1 100; 160; 250; 400; 630; 1000
Типоразмер 2 160; 250; 400; 630; 1000; 1600
Типоразмер 3 500; 1000; 2000; 3000
Типоразмер 4 1000; 2000; 5000
Максимальное рабочее усилие [%] 160
Максимальное предельное усилие [%]
Типоразмеры 1,2 1000
Типоразмеры 3,4 700
Максимальное осевое усилие [%] 50
Максимальное поперечное усилие [%] 100
Номинальное значение выходного сигнала [мВ/В]
Типоразмеры 1,2 1,5
Типоразмеры 3,4 1,0
Класс точности [%] 0,5
Номинальный диапазон температур** [°C] +10 ... + 60
Температура окружающей среды** [°C] -10 ... + 75
Номинальное сопротивление измерительного моста [Ом] 700
Напряжение питания постоянного тока [В] 10
Класс защиты IP 50
Тип подключаемого кабеля
Стандарт PVC, серый, 4 x 0,34 мм²
Для взрывоопасной зоны(опция F) PUR, синий, 2 x 2 x 0,34мм²
* - Величины характеристик с единицами измерения [%] даны относительно номинального усилия.
** - При незакрепленном кабеле граничные значения температурного диапазона снижаются на 50 °C.


Диапазоны измерения и габаритные размеры датчиков

Типоразмер Усилие d d1 d2 d3 d4 d5 D B b b1 b2 b3 I1 u R Подшипник
    1    100  15  20   35

60/

f7*

90
22,5 108
35
2,5
10 14,2 30
51,9
6,6
26
1202
 160
 250  17  22   40 25 11 15,8 28 1203
 400
 630  20  24   35 28 10 15,2 32 GE20
 1000
      2  160  20  25   47

  70/

   f7*
105
25,5 125
42
3,0
13 17,7 36 60,6
6,6
32  1204
 250
 400  25  32   52 32,5

14

19,3
42

1205

 630
 1000  30  35   47 38 17 21,7 45 GE30
 1600
    3  500  30  40 72

100/

g6*

167 42 186
60
4
19 24,3 52
184,7
9 52 1306
 1000  35  45 80 47 21 26,3 55 1307
 2000
 3000  40  50 80 52 18 23,3 62 1208
 4    40  50 90

 130/

g7*

 221 52 242 72 4 23  31,4 63 240,1 11 70 1308
1000 45 60 100 62 25 33,4 80 1309
2000 50 65 110 66 27 35,4 85 1310
5000 55 68 100 69 25 33,4 85 2211
  60 70 110 71 28 36,4 90 2212

* - чистота обработки.


Формирование ключа заказа

Тип датчика BZA
X -XX -XXX -X
Типоразмер 1
  2
  3
  4
Диаметр подшипника вала [мм]
15

17
    20
    25
    30
    35
    40
    45
    50
    55
    60
Номинальное усилие[Н] 100
  160
  250
  400
  500
  630
  1000
  1600
  2000
  3000
  5000
Опция Угловая розетка с кабелем длиной 5 м S
  Вращаемая угловая розетка с кабелем длиной 5 м S1

Для взрывоопасной зоны поставляется дополнительное юстировочное устройство
F


 Документация

английский
EN

немецкий
DE""

русский
RU

 Data Sheet Datasheet PDF


В начало статьи >>


Датчики серии BZN

Конструкция датчикиков серии BZN в виде фланцевых подшипников является оптимальной  для их установки как непосредственно на несущих конструкциях промышленных установок, так и в сочленении с подшипниками на лапках.


Отличительные признаки, комплект поставки и технические характеристики




Отличительные признаки


  • Номинальное усилие от 160  до 4000 Н
  • Удобное сегментирование диапазона измерения по типоразмерам
  • Класс точности 0,5
  • Изготовлен из высококачественной нержавеющей стали
  • Высокая устойчивость к механическим воздействиям
  • Компактность


Комплект поставки

В зависимости от диапазона измерения, датчик изготавливается четырех типоразмеров в соответствии с одноименной таблицей. В комплект поставки входит датчик с встроенным кабельным штеккером  и угловая кабельная розетка с пятиметровым кабелем. По специальному запросу вместо угловой розетки может быть поставлена ввинчиваемая прямая розетка с противоизгибной манжетой. Дополнительно могут быть поставлены сальник, радиально-шарнирный или сферический подшипник с кронштейном. В случае использования датчика во взрывоопасной зоне дополнительно поставляется юстировочное приспособление.

Технические характеристики*
Диапазон измерения [Н]
Типоразмер 1 160; 250; 400; 630; 1000
Типоразмер 2 250; 400; 630; 1000; 1600
Типоразмер 3 630; 1000; 1600; 2500; 4000
Максимальное рабочее усилие [%] 160
Максимальное предельное усилие [%] 1000
Номинальное значение выходного сигнала [мВ/В] 1,5
Класс точности [%] 0,5
Номинальный диапазон температур** [°C] +10 ... + 60
Температура окружающей среды** [°C] -10 ... + 75
Номинальное сопротивление измерительного моста [Ом] 700
Напряжение питания постоянного тока [В] 10
Класс защиты IP 67
Тип подключаемого кабеля
Стандарт PVC, серый, 4 x 0,34 мм²
Для взрывоопасной зоны(опция F) PUR, синий, 2 x 2 x 0,34мм²
* - Величины характеристик с единицами измерения [%] даны относительно номинального усилия.
** - При незакрепленном кабеле граничные значения температурного диапазона снижаются на 50 °C.


Типоразмеры и габаритные размеры датчиков

Типоразмер d d1 d2 d3 d4 D B b b1 b2 I1 R u1 Подшипник
1 15 20 35 60 90 105 32 3 11 14,2 97 26 6,6 1202*
17 22 40 12 15,7 28 1203*
20 24 35 11 15,2 32 GE20**
2 20 25 47 70 105 125 40 4 14 17,7 107 32 6,6 1204*
25 32 52 15 19,3 42 1205*
30 35 47 18 21,7 45 GE30**
3 30 40 72 100 155 175 57 4 19 24,3 131 60 9 1306*
35 45 80 21 26,3 68 1307*
40 50 80 18 23,3 70 1208*
* - Сферический шарикоподшипник.
** - Радиально-шарнирный подшипник для жестких осей.


Формирование ключа заказа

Тип датчика BZN
X -XX X XXX -X
Типоразмер 1
  2
  3
Диаметр подшипника вала [мм]
15

17
    20
    25
    30
    35
    40
Конструкция Открытая крышка с одной стороны A
  Открытые крышки с двух сторон B
Номинальное усилие[Н] 160
  250
  400
  630
  1000
  1600
  2500
  4000
Опция Угловая розетка с кабелем длиной 5 м S
  Ввинчиваемая прямая розетка с противоизгибной манжетой и кабелем длиной 5 м T

Для взрывоопасной зоны поставляется дополнительное юстировочное устройство
F


 Документация

английский
EN

немецкий
DE""

русский
RU

 Data Sheet Datasheet PDF


В начало статьи >>


Датчики серии BZE


Отличительные признаки, комплект поставки и технические характеристики




Отличительные признаки


  • Номинальное усилие от 1  до 15 кН
  • Класс точности 0,5
  • Изготовлен из высококачественной нержавеющей стали
  • Высокая устойчивость к механическим воздействиям
  • Компактность


Комплект поставки

В комплект поставки входит датчик с встроенным кабельным штеккером  и угловая, устанавливаемая в черыре положения кабельная розетка с пятиметровым кабелем. По специальному запросу вместо угловой розетки может быть поставлена ввинчиваемая прямая розетка с противоизгибной манжетой. Дополнительно могут быть поставлены сальник, радиально-шарнирный или сферический подшипник с кронштейном. В случае использования датчика во взрывоопасной зоне дополнительно поставляется юстировочное приспособление.

Технические характеристики*
Диапазон измерения (Типоразмер 4) [кН]
1; 2; 5; 10; 15
Максимальное рабочее усилие [%] 150
Максимальное предельное усилие [%] 1000
Максимальное осевое усилие [%] 50
Максимальное поперечное усилие [%] 100
Номинальное значение выходного сигнала [мВ/В] 1,5
Класс точности [%]** 0,5
Воспроизводимость [%] 0,1
Номинальный диапазон температур*** [°C] +10 ... + 60
Температура окружающей среды*** [°C] -10 ... + 70
Номинальное сопротивление измерительного моста [Ом] 350
Напряжение питания постоянного тока [В] 10
Класс защиты IP 67
Тип подключаемого кабеля(Стандарт) PVC, серый, 4 x 0,34 мм²
* - Величины характеристик с единицами измерения [%] даны относительно номинального усилия.
** - Класс точности для номинальный усилий составляет 1 %.
*** - При незакрепленном кабеле граничные значения температурного диапазона снижаются на 50 °C.



Габаритные размеры датчиков


Типоразмер d d1 d2 d3 d4 D b
B
R u1 Рекомендуемый
подшипник*
4 40 50 90 130 200
225 4
67
70 11 1308
45 60 100 80 1309
50 65 110 85 1310
55 68 100 85 2211
60 70 110 90 2212
* - Сферический шарикоподшипник.


Формирование ключа заказа

Тип датчика BZЕ
X -XX X XXk -X
Типоразмер 4
Диаметр подшипника вала [мм]
40

45
    50
    55
    60
Конструкция Открытая крышка с одной стороны A
  Открытые крышки с двух сторон B
Номинальное усилие[кН] 1
  2
  5
  10
  15
Опция Угловая розетка с кабелем длиной 5 м S1
  Ввинчиваемая прямая розетка с противоизгибной манжетой и кабелем длиной 5 м T

Для взрывоопасной зоны поставляется дополнительное юстировочное устройство
F


 Документация

английский
EN

немецкий
DE""

русский
RU

 Data Sheet Datasheet PDF


В начало статьи >>


Датчики серии XYR

Двухкомпонентные датчики серии XYR измеряют усилие натяжения ленты в двух направлениях одновременно, в то время как традиционные измерительные подшипники не только лишены этой возможности, но и само возникновение усилий в других направлений приводит к ошибкам в их измерениях. В комплекте с цифровым регулирующим модулем DCM датчики этой серии позволяют разрешить, также, и сложные проблемы, возникающие при измерении усилий в  системах с односторонне изменяющейся геометрией(намотка ленты), системах с двусторонне изменяющейся геометрией но постоянном угле натяжения, системах с приводными или приторможенными валками.


Отличительные признаки, комплект поставки и технические характеристики




Отличительные признаки


  • Номинальное усилие от 250  до 2000 Н
  • Одновременное, независимое восприятие радиального усилия по двум координатам
  • Класс точности 1
  • Изготовлен из высококачественной нержавеющей стали
  • Высокая устойчивость к механическим воздействиям
  • Фланцевая конструкция, монтируемая на любых подшипниках с любым направлением измерения


Комплект поставки

В комплект поставки входит датчик с встроенным кабельным штеккером  и угловая кабельная розетка с пятиметровым кабелем PVC. По специальному запросу вместо угловой розетки может быть поставлена ввинчиваемая прямая розетка с противоизгибной манжетой. Дополнительно могут быть поставлены сальник и сферический подшипник с кронштейном.

Технические характеристики*
Диапазон измерения (Типоразмер 1) [Н]
250; 500; 1000; 2000
Максимальное рабочее усилие [%] 150
Максимальное предельное усилие [%] 500
Номинальное значение выходного сигнала [мВ/В] 1,5
Класс точности [%]** 1
Номинальный диапазон температур [°C] +10 ... + 60
Температура окружающей среды [°C] -10 ... + 75
Номинальное сопротивление измерительного моста [Ом] 700
Напряжение питания постоянного тока [В] 10
Класс защиты IP 50
Тип подключаемого кабеля(Стандарт) PVC, серый, 4 x 0,34 мм²
* - Величины характеристик с единицами измерения [%] даны относительно номинального усилия.



Габаритные размеры датчиков


Типоразмер d d1 d2 d3 d4 D B b R I1 u1 Подшипник*
1 15 20 35 70 105 125 40 4 26 81 6,6 1202
17 22 40 28 1203
* - Сферический шарикоподшипник.


Формирование ключа заказа

Тип датчика XYR
X -XX X -X XXX
Типоразмер 1
Диаметр подшипника вала [мм]
15

17
Исполнение L
  R
Конструкция Открытая крышка с одной стороны   A
  Открытые крышки с двух сторон   B
Номинальное усилие[Н] 250
  500
  1000
  2000


 Документация

английский
EN

немецкий
DE""

русский
RU

 Data Sheet Datasheet PDF


В начало статьи >>


Вертикальные подшипники серии BZL

Вертикальные подшипники серии BZL служат для измерения горизонтальных либо вертикальных усилий, возникающих в подшипниках валков при прохождении ленты.


Отличительные признаки, комплект поставки и технические характеристики




Отличительные признаки


  • Номинальное усилие от 100  до 1000 Н
  • Вертикальный подшипник со встроенной  функцией измерения усилия
  • Незначительные затраты на сборку, встраивание и монтаж
  • Свободный выбор направления измерения
  • Взаимозаменяем со стандартными подшипниками типов INA/FAG, NTN/SNR


Комплект поставки

В комплект поставки входит фиксированно подсоединенный кабель типа PVC длиной 5 м, который, по дополнительному требованию, может быть подключен при помощи углового штеккера. В случае использования датчика во взрывоопасной зоне дополнительно поставляется юстировочное приспособление.

Технические характеристики*
Диапазон измерения [Н]
 100; 200; 500; 1000
Максимальное рабочее усилие [%]
100 ... 500 [Н] 160
1000 [Н] 130
Максимальное предельное усилие [%] 1000
Номинальное значение выходного сигнала** [мВ /В ] 1,5
Класс точности [%] 0,5
Номинальный диапазон температур [°C] +10 ... + 60
Температура окружающей среды [°C] -10 ... + 75
Номинальное сопротивление измерительного моста [Ом] 350
Напряжение питания постоянного тока [В] 10
Класс защиты IP 52
Кабель
Стандарт PVC, серый, 4 x 0,34 мм²
Опция F PVC, синий, 2 x 2 x 0,34 мм²
* - Величины характеристик с единицами измерения [%] даны относительно номинального усилия.
** - Опция F: Для настройки точки нуля и выходного сигнала применяется юстировочное приспособление.


Габаритные размеры датчиков*


 Типоразмер  d1
 a x  b
Подшипник
 1 12

I(11 x 8 INA/FAG)

N(13 x 16 NTN/SNR)

GAY12-NPP- B
15
GAY15-NPP- B
17 GAY17-NPP- B
Все размеры даны в мм.


Формирование ключа заказа

Тип датчика BZHL X -XX X XXX -X XXXX -X
Типоразмер 1
Диаметр отверстия под цапфу 12
  15
  17
Исполнение*     L

   R

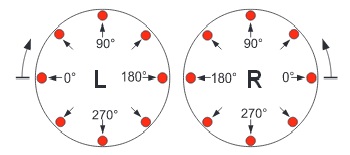

Направление  измерения** ...
Производитель подшипника
INA/FAG I
  NTN/SNR N
Номинальное усилие   100
    200
    500
    1000
Опция Для взрывоопасной зоны

F

  Кабель с угловым штеккером
S
* - Чтобы однозначно задать направление измерения и сторону вывода кабеля, при заказе необходимо указать исполнение L(Слева) или R(Справа). При установке двух датчиков на одном вале, они поставляются попарно, разного исполнения.
** - Направление измерения задается желаемым значением угла. В качестве стандартного шага принято значение 45°. Значения угла не кратные 45° требуют специального запроса.


 Документация

английский
EN

немецкий
DE""

русский
RU

Data Sheet
Datasheet PDF




В начало статьи >>


Компактные подшипники BZL - A

Компактные подшипники модификации BZL - A изготавливаются из высокопрочного алюминия и применяются для установки в стесненных монтажных условиях.


Отличительные признаки, комплект поставки и технические характеристики




Отличительные признаки


  • Номинальное усилие от 125  до 500 Н
  • Компактная экономичная конструкция
  • Простой монтаж
  • Изготовлен из высопрочного алюминия

Комплект поставки

В комплект поставки входит фиксированно подсоединенный кабель типа PVC длиной 5 м, который, по дополнительному требованию, может быть подключен при помощи углового штеккера. В случае использования датчика во взрывоопасной зоне дополнительно поставляется юстировочное приспособление.

Технические характеристики*
Диапазон измерения [кН]
125; 250; 500

Максимальное рабочее усилие [%] 160
Максимальное предельное усилие [%] 800
Номинальное значение выходного сигнала** [мВ /В ] 1,0
Класс точности [%]  0,3
Номинальный диапазон температур [°C]  +10 ... + 60
Температура окружающей среды [°C]  -10 ... + 75
Номинальное сопротивление измерительного моста [Ом]  700
Напряжение питания постоянного тока [В]  10
Класс защиты  IP 52
Кабель
 Стандарт PVC, серый, 4 x 0,34 мм²
 Опция F PVC, синий, 2 x 2 x 0,34 мм²
* - Величины характеристик с единицами измерения [%] даны относительно номинального усилия
** - Опция F: Для настройки точки нуля и выходного сигнала применяется юстировочное приспособление


Габаритные размеры датчиков


 Для сферических шарикоподшипников 1202Tv и 2202TV и измерительных вальцов с диаметром цапфы 15 мм.


Формирование ключа заказа

Тип датчика   BZL - A1 -XX -XXX -X
Диаметр отверстия под цапфу 15

Номинальное усилие 125
  250
  500
Опция Кабель с прямой розеткой
- T
  Кабель с углловым штеккером
-S
  Для взрывоопасной зоны
- F


 Документация

английский
EN

немецкий
DE""

русский
RU

Data Sheet
Datasheet PDF




В начало статьи >>


Стойка подшипника LBZR

Стойка LBZR предназначена для крепления датчиков усилий серий BZA / BZE.



Отличительные признаки





  • Для крепления датчиков усилия серий BZA, BZN, BZE и BZR
  • Двенадцать крепежных отверстий расположенных по кругу с шагом 30°
  • Защитное металлическое покрытие поверхности


Габаритные размеры


 Типоразмер  Тип датчика
 B
 B1
 B2
 D1*
 D2
D
H
H1 H2 L L1 u
 LBZR1  BZA1
40 25,5 10 60 90 M6 109 56 14 140 115 9
BZN1
 LBZR2  BZA1 45 33,0 13 70 105 M6 130 67 18 170 140 11
BZN2
 LBZR3 BZN3 70 47,5 19 100 155 M8 178 90 24 240 195 18
 LBZA3 BZA3 70 47,5 19 100 167 M8 188 95 24 240 195 18
 LBZR4 BZE4 90 57,5 24 130 200 M10 232 118 32 290 240 22
BZR4

* - Чистота обработки h8.



 Документация

английский
EN

немецкий
DE""

русский
RU

DateSheet
Datasheet PDF




В начало статьи >>


Продукты и принадлежности на сайте производителя: англ. / нем.

Сопутствующие продукты и статьи:

Индикаторы процесса с аналоговым входом

Индикаторы процесса с аналоговым входом

Индикаторы для нормированных сигналов 0..10V, 0..20mA, 4..20mA и сигналов тензодатчиков , с релейным выходами, с многими функциями параметрирования, вычисления и масштабирования... >>

Панели оператора серии D

Панели оператора серии D

Графические цветные панели оператора с бесплатным ПО(!). Идеальное решение для создания приборов с функциями отображения и управления от простых задач индикации (например, уровня наполнения >>

Имитаторы сигналов датчиков

Имитаторы сигналов датчиков

Программируемые имитаторы (симуляторы) сигналов тензометрических мостовых схем, датчиков силы, крутящего момента и давления, сигналов тока и напряжения, сигналов потенциометров, сигналов >>

Tензометрические многофункциональные преобразователи

Tензометрические многофункциональные преобразователи

Мультифункциональные тензометрические измерительные усилители / преобразователи сигналов тензодатчиков, оснащенные встроенными ПИД-регуляторами и дополнительными функциями для >>

Тензометрические измерительные преобразователи и индикаторы

Тензометрические измерительные преобразователи и индикаторы

Тензометрические первичные измерительные усилители и преобразователи в корпусах полевого и щитового исполнения для преобразования слабых сигналов тензодатчиков в нормированные сигналы >>

Тензометрические измерительные преобразователи с полевыми шинами

Тензометрические измерительные преобразователи с полевыми шинами

Тензометрические измерительные преобразователи для подключения к полевым шинам Profibus, CANopen, DeviceNet. >>


deliciousDiggFurlBlinklistRedditTechnoratiYahoo My WebNewsvineSocializerStumbleuponGoogle BookmarksRawSugarSquidooSpurlBlinkBitsNetvouzRojoBlogmarksScuttleYiggMrWong
